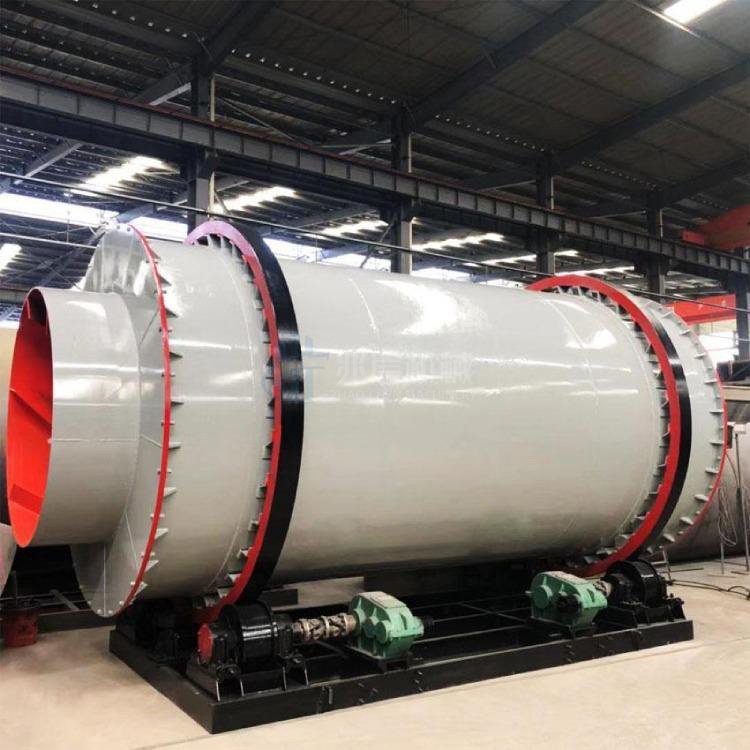

點擊圖片查看原圖
生產能力：5-8（t/h） 轉速：2-7.5（r/min）
電機功率：2.2x2 kw 加熱方式：傳導式
滾筒類型：臥式 重量：8t
應用領域：選礦、建材、冶金、化工等
產品詳情
三筒烘干機在濕物料烘干設備系列產品中，回轉式三筒烘干機是在單筒回轉式烘干機基礎上做的產品。回轉式三筒烘干機改進單筒烘干機內部結構，加入機前濕料的預烘干和延長濕料在機內烘干時間，再加上密封、保溫以及合理的配套措施，使烘干機生產能力與單筒式烘干機相比，提高48-80%，單位容積蒸發強度可達120-180kg/m3，標準煤耗僅為6-8kg/t。其技術、運行參數合理，操作簡單可行，應用于很多行業的礦渣、粘土、煤、鐵粉、礦粉及其它混合材，建筑業的干混砂漿，黃砂等以及化工、鑄造等行業原料烘干。

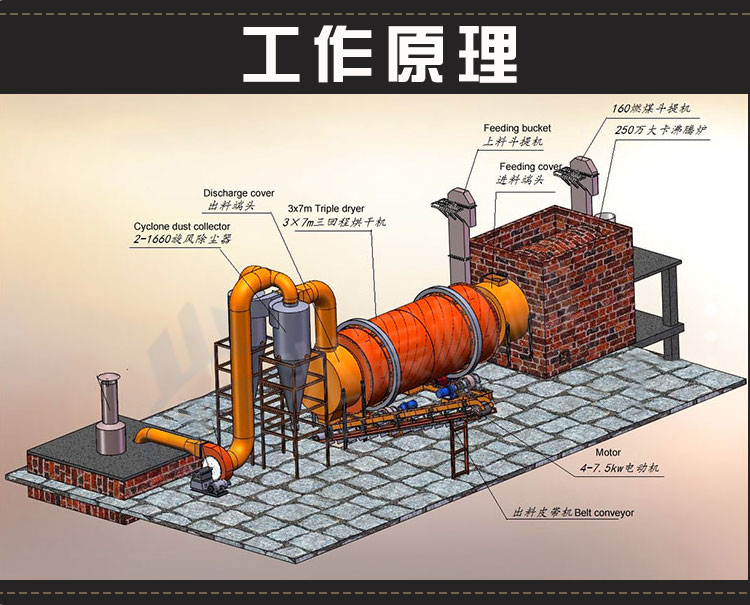

工作原理
物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到干燥狀態。物料行至中層另端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行干燥，由此完成干燥目的 .
產品優勢
1、烘干機物料在內筒與熱氣流以輻射、對流、傳導形式進行熱交換，在外筒熱交換以傳導、對流形式并用。 烘干機熱效率高。經檢測該設備投產使用后，省煤效果很好。
2、該機采用物料與熱氣流順流烘干工藝，適用范圍大。它能適應粘土、煤、礦渣、鐵粉等原材料的烘干，也用于冶金、化工等部門的各種散狀物料的烘干。結構緊湊。整機水平布置，采用托輪支承，取消了大小齒輪傳動，代之以托輪傳動。
3、該機的外部表面積比單筒回轉式烘干機減少30%以上，并且外筒對內筒有保溫隔熱作用，外筒表面溫度低，熱損失少。
4、揚料板設計，角形揚料板與萬字揚料板的結合，使物料與熱煙氣可以交換，減少了烘干機筒體內“風洞”產生的機理。
5、采用變頻調速，調整筒體轉速，根據入機水分，產量要求，用好的轉速，確保下道工序的要求。
