1.雙懸臂門式起重機：**常見的一種結構形式，其結構的受力和場地面積的有效利用都是合理的。
1.全門式起重機：主梁無懸伸，小車在主跨度內進行；
2.單懸臂門式起重機：這種結構形式往往是因場地的限制而被選用。 [2]
門式起重機

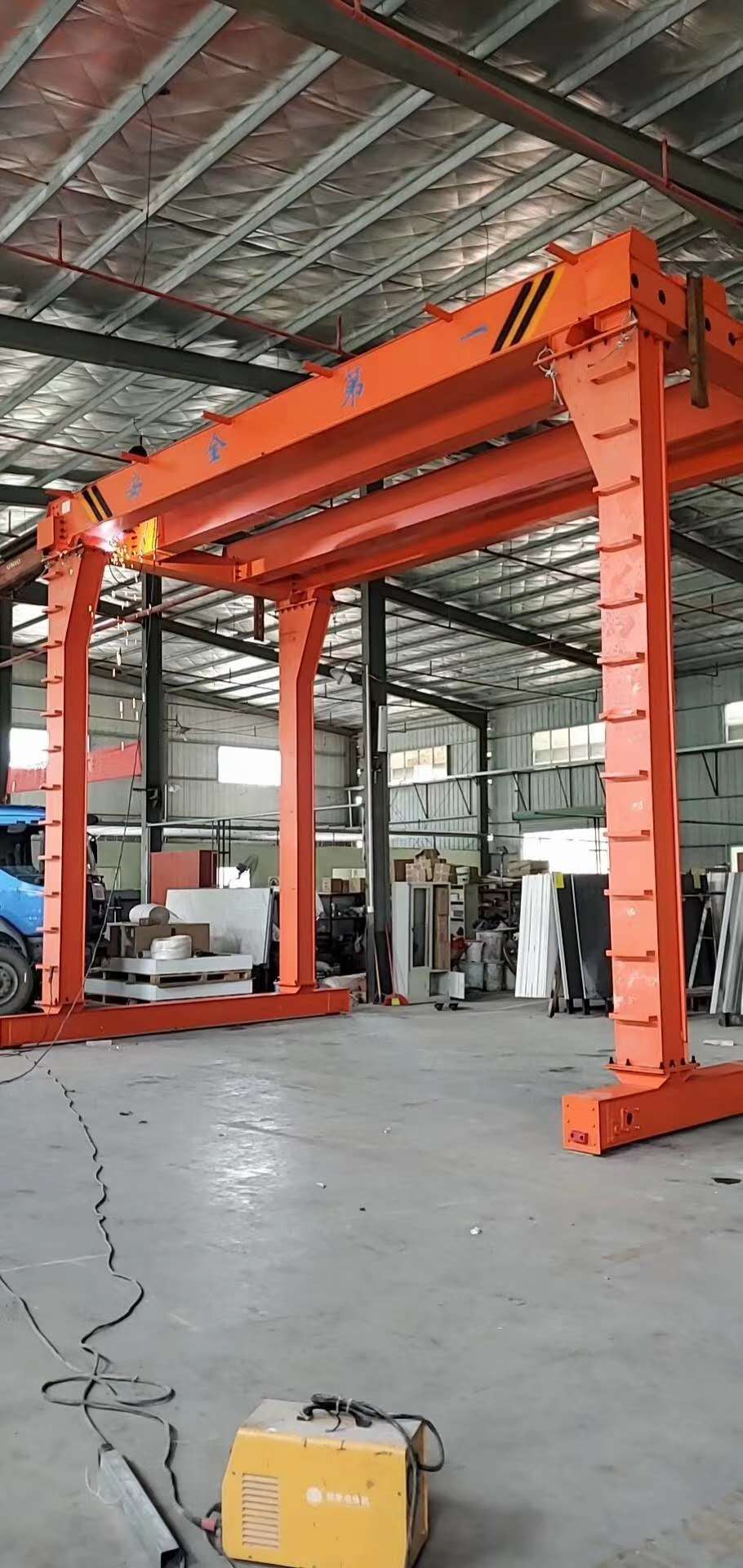

門式起重機(又稱龍門起重機)是橋架通過兩側支腿支撐在地面軌道上的橋架型起重機。在結構上由門架、大車運行機構、起重小車和電氣部分等組成。有的門式起重機只在一側有支腿，另一側支撐在廠房或棧橋上運行，稱作半門式起重機。門式起重機的門架上部橋架(含主梁和端梁)、支腿、下橫梁等部分構成。為了擴大起重機作業范圍，主梁可以向一側或兩側伸出支腿以外，形成懸臂。也可采用帶臂架的起重小車，通過臂架的俯仰和旋轉擴大起重機作業范圍。 [1]
1.桁架梁
形式分類
1.單主梁
2.半門式起重機：支腿有高低差，可根據使用場地的土建要求而定。
懸臂門式起重機
雙主梁門式起重機承載能力強，跨度大、整體穩定性好，品種多，但自身質量與相同起重量的單主梁門式起重機相比要大些，造價也較高。根據主梁結構不同，又可分為箱形梁和桁架兩種形式。一般多采用箱形結構。 [2]
2. 雙主梁
單主梁門式起重機結構簡單，制造安裝方便，自身質量小，主梁多為偏軌箱形架結構。與雙主梁門式起重機相比，整體剛度要弱一些。因此，當起重量Q≤50t、跨度S≤35m時,可采用這種形式。單主梁門式起重機門腿有L型和C型兩種形式。L型的制造安裝方便，受力情況好,自身質量較小，但是，吊運貨物通過支腿處的空間相對小一些。C型的支腳做成傾斜或彎曲形，目的在于有較大的橫向空間，以使貨物順利通過支腳。
主梁形式
使用角鋼或工字鋼焊接而成的結構形式，優點是造價低，自重輕，抗風性好。但是由于焊接點多和桁架自身的缺陷，桁架梁也具有撓度大，剛度小，可靠性相對較低，需要頻繁檢測焊點等缺點。適用于對安全要求較低，起重量較小的場地。
主梁結構
